定制德力西PLC控制柜 系统设计与成套集成深度解析

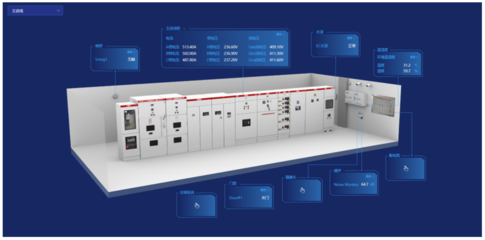

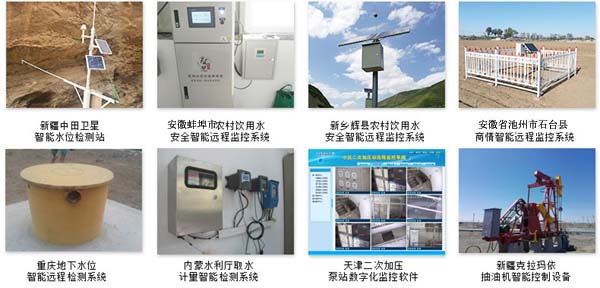

在工业自动化与智能控制系统集成领域，PLC控制柜作为核心控制单元，其设计合理性与制作工艺直接影响整个系统的稳定性与可靠性。德力西作为国内领先的电气产品与解决方案提供商，其PLC控制柜的定制化服务正受到越来越多系统集成商的关注。本文将围绕德力西PLC控制柜的系统设计、成套集成及智能控制系统的融合应用展开详细论述。\n\n一、德力西PLC控制柜概述\n德力西PLC控制柜是集成了可编程逻辑控制器（PLC）、断路器、接触器、继电器、电源模块等电气元件的标准化或非标控制柜。依托德力西完整的电气产品链，该系列控制柜在元件匹配度、柜体结构与散热设计上具备先天优势。定制德力西PLC控制柜意味着从项目需求出发，量身设计电气原理图、柜体布局与接线工艺，以满足特定工业场景的控制要求。\n\n二、系统设计流程与方法\n1. 需求分析与IO定义\n - 首先明确控制对象的类型（如电机、阀门、传感器等），统计数字量输入/输出（DI/DO）、模拟量输入/输出（AI/AO）的点数及特殊功能需求（如高速计数、PWM输出）。\n - 根据工艺要求确定控制逻辑的复杂程度，评估PLC的扫描周期、存储容量及通讯接口需求。\n\n2. 电气原理图设计\n - 采用EPLAN或AutoCAD Electrical等专业软件绘制原理图，遵循IEC标准。图纸内容包括：主电路、控制电路、PLC输入输出接线图、电源分配图、接地系统图等。\n - 合理选择德力西CRM系列断路器、CJX2系列接触器、JRS1系列热继电器等元件，并与德力西PLC（如CDJ1系列）相匹配。\n\n3. 柜体布局与发热计算\n - 根据元件尺寸进行三维空间布局，考虑操作安全距离、布线通道、模块化分区（电源区、PLC区、驱动区、端子区）。\n - 进行发热功耗计算，初步选定散热风扇或空调，确保柜内温度不超过元件允许值。\n\n4. 防干扰与接地设计\n - 对信号线与动力线进行隔离布线，模拟量信号采用屏蔽电缆并单端接地。\n - 设计独立的接地铜排，确保PLC、变频器、柜体可靠接地，抑制电磁干扰。\n\n三、成套集成实施要点\n1. 元器件安装与布线规范\n - 采用德力西标准导轨，按布局图安装元件，保证安装牢固、排列整齐。\n - 布线遵循“强电弱电分离、信号与动力分离”原则，线号管清晰标明回路编号。使用德力西冷压端子与线槽，确保连接可靠。\n\n2. 接线工艺与检验\n - 严格按原理图接线，每完成一个回路即用万用表检测通断。所有剥线长度与压接力度符合工艺要求。\n - 集成完成后进行多项检验：绝缘电阻测试、耐压测试、防护接地连续性测试，并记录检验数据。\n\n3. PLC程序下载与调试\n - 将经过离线仿真的PLC程序下载至控制器，在空载状态下进行IO点测试，确认地址映射正确。\n - 结合现场仪表与执行器进行联动调试，优化PID参数、通讯配置及安全联锁逻辑。\n\n四、智能控制系统集成\n1. 通讯网络架构\n - 通过德力西PLC的RS485/Modbus、以太网接口，接入触摸屏（HMI）、变频器及智能仪表，形成控
